Nandflash分区烧录之.CSV文件制作

伴随着工业发展的需求对嵌入式设备的不断增长的需求也增加了编程任务的复杂性，今天的大容量的存储器并不存储简单的固件。它携带各种类型modern operating system。通常，有一些启动加载器，操作系统存储在单片机存储器单元中的可执行程序和用户数据。在Nandflash设备内，管理这些混合类型数据受到无效块(物理坏块或者逻辑坏块)存在的严重影响。正确划分使用Nandflash成为许多嵌入式设备设计的关键要素。

ELnec能够应对NAND闪存分区任务。

Elnec  BeeProg2，BeeHive204，BeeHive204AP  BeeHive204AP-au 能满足您Nandflash烧录操作。(深圳市浦洛电子科技-大中华总代理：0755-27889099，欢迎垂询！)

然而Elnec可以支持多种Nandflash烧录方式,如下：

我们今天主要说明Multiply Partition (with SkipIB).

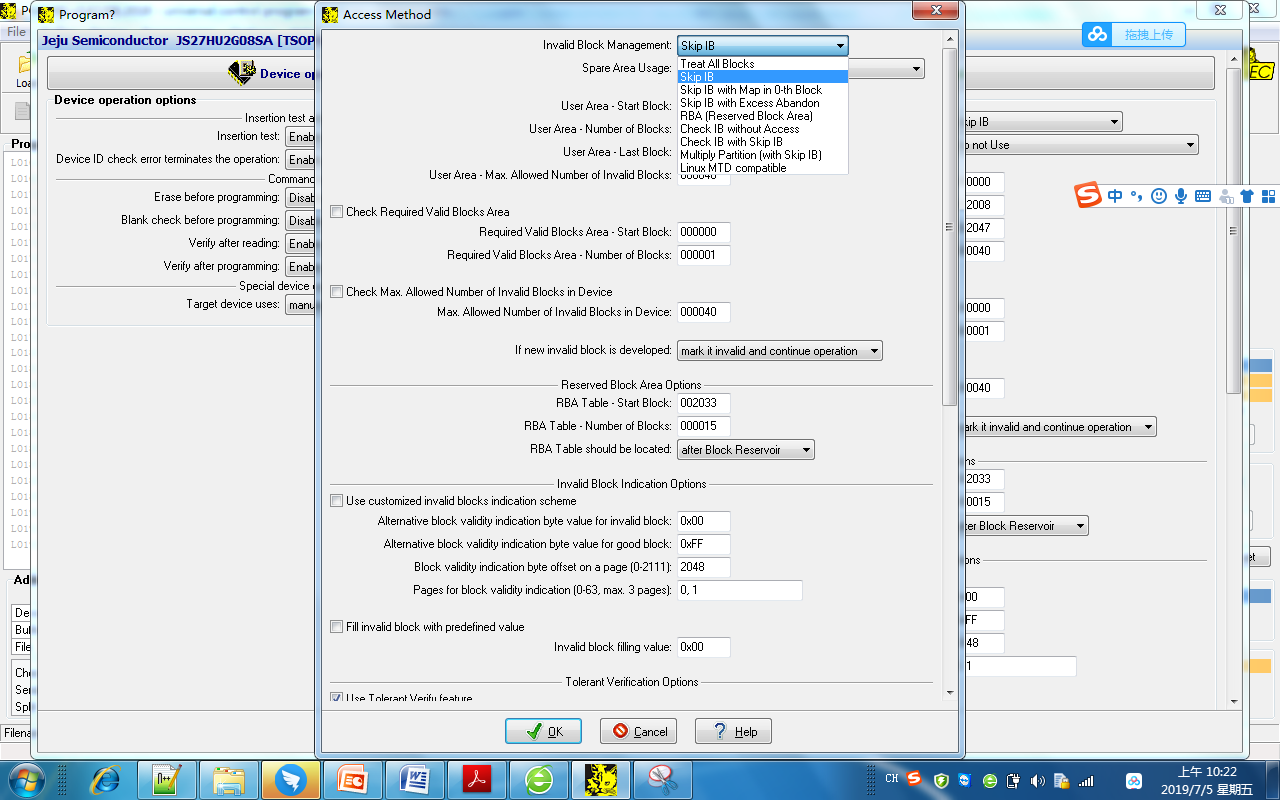

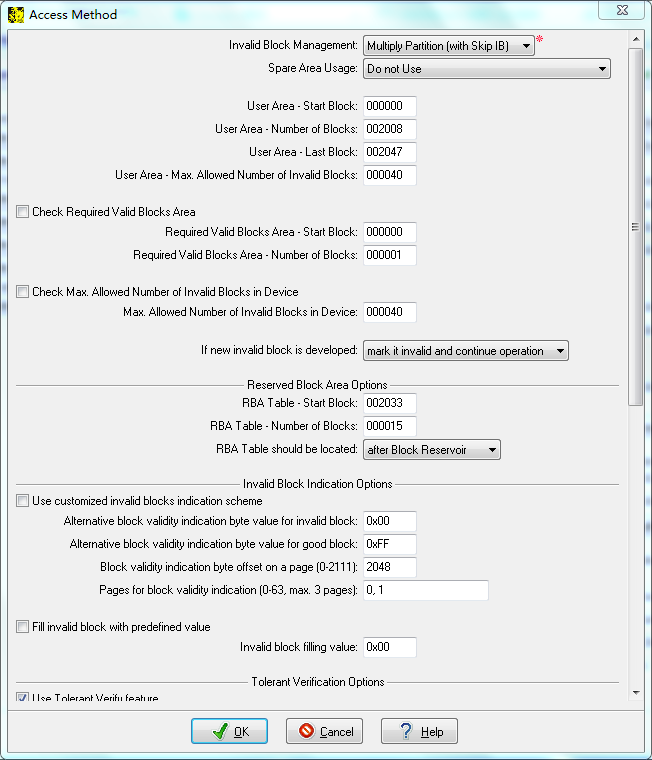

1、首先在功能区选择Multiply Partition (withSkip IB)操作. 对应设置功能选项：空闲区域设置，允许操作的区域，允许最大的坏块数量，以及BBT写入等设置。

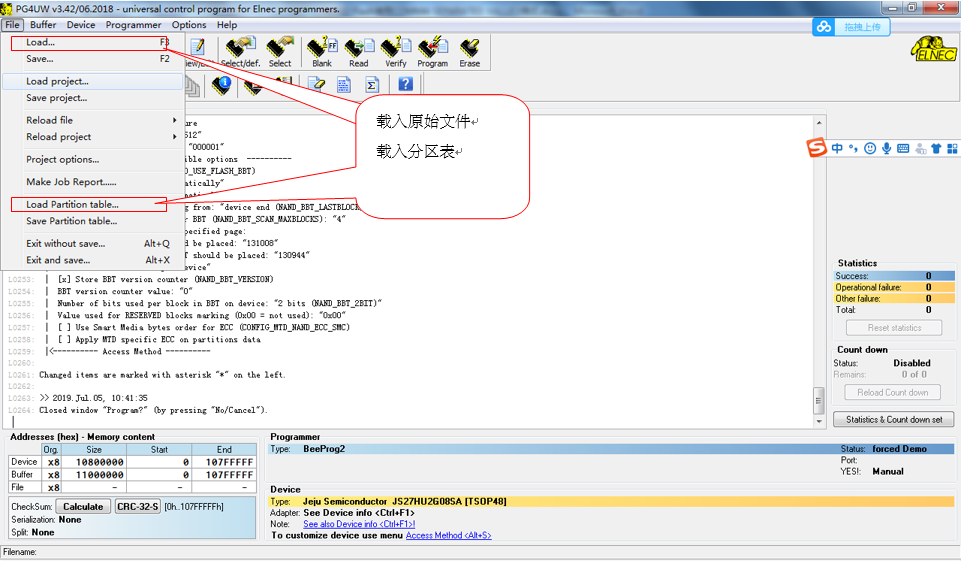

2、载入对应的原始文件和分区表。分区文件分支持：.mbn,  .csv, .EPDF文件

 支持的文件格式

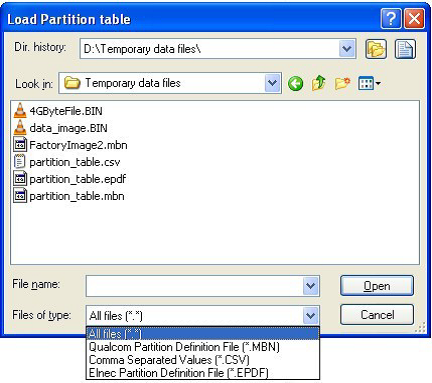

 分区表文件导入

3、NAND Flash分区表文件说明：COMMA SEPARATED VALUES格式(*.CSV)

此模式分区表定义文件使用逗号分隔值文件格式。每一行为一个分区，该文件应包含与分区数对应的行数。行内可以用逗号或者分号分割开来，对应文件中有几行代表有几个分区。每一行对应的功能意义：

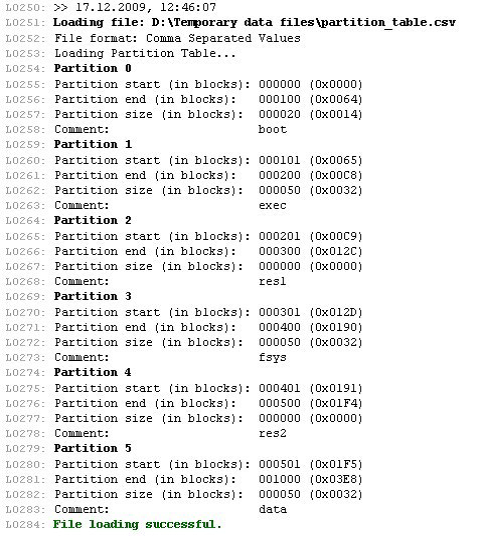

     .CSV文件示意

对应功能partition start；partition end；used partition size；special options/reserved；注释  Special options format specification:

MSB(bit 31) LSB(bit 0)

xxxx.xxxx.xxxx.xxxx.xxxx.xxxx.xxxx.xxxx

bits 11:0 -Maximum allowed number of invalid blocks in partition:

0xFFF = option disabled

any other value specifies the number of invalidblocks that can be accepted in partition

bits15:12 - Invalid blocks management method:

0x0 = Treat All Blocks

0x1 or 0xFF = Skip IB (default)

0x2 = Skip IB with Excess Abandon

0x3 = Check IB without Access

Note: Check IB with Skip IB can be specifiedusing Skip IB (0x1 or 0xF)method and

non 0xFFFvalue for Max. allowed number of invalid blocks in partition.

bits 23:16 -reserved for future use, consider 0xFF value for future compatibility

bits 31:24- File system preparation:

0xFF = option not used

0x00 = JFFS2 Clean Markers using MSB byteordering (big endian)

0x01 = JFFS2 Clean Markers using LSB byte ordering(little endian)
