高速IC烧录设备

  • 半自动化在板烧录测试系统-MF1

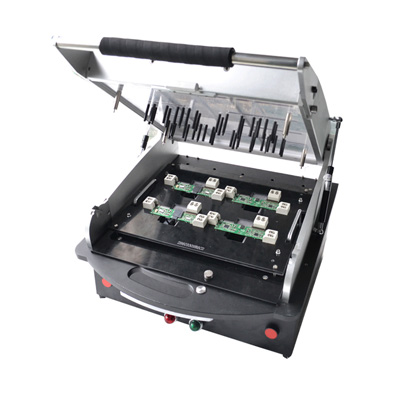

半自动化在板烧录测试系统-MF1

  • 简介: ·采用欧洲设计、行销全球的FlashRunner烧录核心 ·广泛应用于汽车电子、工业电子、消费电子领域 ·烧录速度最快,存取速度达到MCU硬件限制 ·支持种类最多,烧录超过3000款主流IC型号 ·提供ATE接口与Agilent、Teradyne、TRI等ICT整合 ·相容Visual C++、Visual Basic、Labview等开发平台

硬件規格:

Mechanical Fixtures

Fixture治具替换式:可更换多种Fixture治具,手动掀盖


烧录规格:


Programming(SMH)

Flash Runner Quattro:FR04为主,4X4 最多支持16连板同時烧录。

预留1~2个烧录器的空间

Flash Runner Quattro具备:

1.快速的烧录速度(Flash Runner是目前市面上烧录速度最快的在线烧录器)

2.4通道同步烧录的设计,大幅缩短量产时所需的烧录时间

3.可脱离电脑独立运行,不需依赖PC。也可以藉由RS-232和LAN介面,轻松与PC端应用程式结合(提供command line &API Library)。

4.简洁而耐用的设计,可以符合大多数的使用环境。



软件系统规格:

软件开发平台:使用LabVIEW的TestStand软件开发系统,使用Windows为操作系统(WinXP or Win7/8)

UI介面:结合客户需要订制UI介面

语言介面:英文



软件功能

重复烧录设定

可自动针对烧录失败的PCBA进行重复烧录

序列号烧录

支持动态序列号烧录,可依据客户需求更改序列号运算法则

数据上传

SHOPFLOW(可依要求将烧录结果上传到系统资料库)

条码管理

支持条码管理,利用扫描枪和条码选择烧录工程,确认客户物料系统中的烧录料的C/S值等资料,实现系统管理

用户登入管理

管理软件分管理员、操作员许可权,管理员设置完工程后,操作软体只能调用工程文档而不能修改文档,保证资料完整性与安全性

烧录记录

自动储存烧录记录,方便查询烧录历史,便于跟踪问题、排查分析

支持动态buffer位址应用

如烧录MAC位址、序号,KEY等不能重复内容

烧录器工作模组数量

客户可自行设定烧录器工作模组数量

烧录工作专档管理

烧录工作专案管理,换线时一键搞定,加快换线时间

烧录设定参数

自动产出烧录时所需的烧录文档和参数,加快换线时间

烧录失败处理方式

1.标签印制2.系统通知(软件.LED指示),作业员处理

数据上传下载后的完整性确认

对从服务器下载的数据进行完整性确认,并反馈传输结果

提供烧录报表

根据客户要求定制表单格式

提供后续软件升级服务

根据客户要求对软件进行付费升级
